Montrealský prístav s novým odvodňovacím systémom
Prístav v Montreale je 2. najväčší kontajnerový prístav v Kanade. Ročne ním prejde tovar v hodnote 41 miliárd dolárov. V roku 2015 prebehla rekonštrukcia kontajnerového terminálu Viau, čím sa zvýšila manipulačná kapacita terminálu na 600 000 TEU (ISO kontajner 1C). Projekt rekonštrukcie sa realizoval v 2 fázach. Druhá fáza zahŕňala výstavbu ďalšieho kotviska, dodatočný priestor pre príjem kontajnerov a prístupovú cestu. Práve nová prístupová cesta vyžadovala efektívny odvodňovací systém, ktorý zabezpečí nepretržitú prevádzku k terminálu.
Výzva:
Nový odvodňovací systém musel byť dokonale rovný, aby zabezpečil bezpečný prejazd vozidiel. Bežné bodové odvodnenie by potrebovalo prudký spád, aby dosiahlo účinné odvodnenie. Tým by sa však vytvoril neželaný efekt „horskej dráhy“. Nová cesta bude vystavená ťažkým nákladným vozidlám. Požadované odvodnenie muselo spĺňať podmienky pre inžinierske stavby a byť odolné voči vonkajším vplyvom, ako sú mráz, posypové soli a UV žiarenie. Projektanti požadovali plytký dizajn s jednoduchým prístupom na kontrolu a údržbu. Musel byť minimalizovaný výškový rozdiel medzi zbernými miestami po a proti toku. Zároveň muselo byť zabezpečené účinné odvodnenie. Na prístupovej ceste boli dve šachty, ktoré zasahovali do umiestnenia nového drenážneho systému. Aj tieto šachty bolo potrebné začleniť do dizajnu bez toho, aby ovplyvnili výkon.
Riešenie:
Spoločnosť ARMTEC, partner HAURATONu v Kanade, bola do projektu zapojená od začiatku. Poskytla podporu pri analýze hydrauliky, dimenziách odvodnenia a požiadavkách na konštrukčné riešenie. Ako optimálne riešenie bol navrhnutý RECYFIX HICAP. So svojím jedinečným dizajnom skombinoval účinné líniové odvodnenie s veľkým prietokovým profilom žľabov. Tým zabezpečil dostatočnú hydraulickú kapacitu pre maximálny navrhovaný prietok.

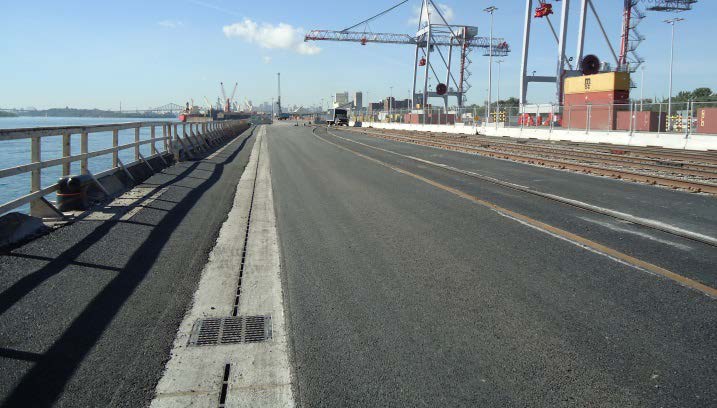

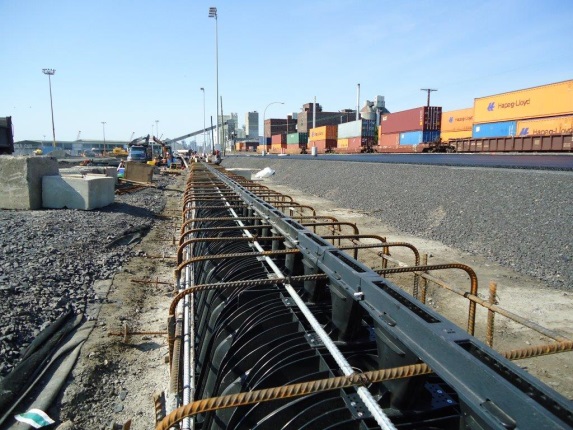

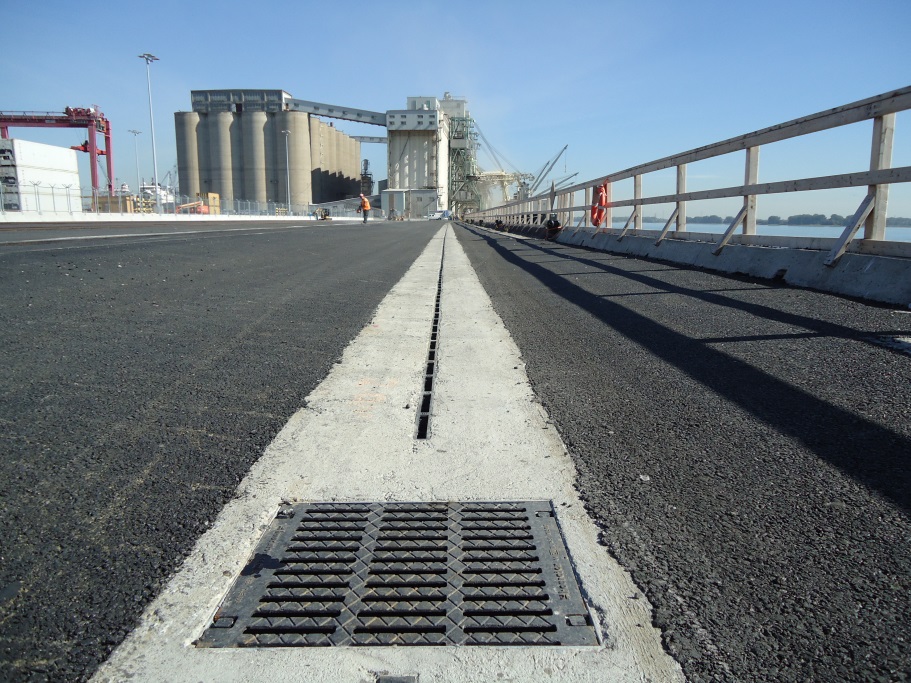

RECYFIX HICAP je vyrobený z vysokokvalitného kompozitu a poskytuje dlhotrvajúce odvodnenie. Manipulácia s jednotlivými komponentmi je ľahká, vážia okolo 30 kg. Žľaby boli nainštalované v priamej línii dlhej 400 m, s jedným odtokom na konci. Na rozdiel od iných riešení poskytujú žľaby RECYFIX HICAP efektívne odvedenie vody bez spádu dna. Ich plytký dizajn minimalizoval výkopové práce a zabezpečil jednoduchý prístup pre údržbu.
Spoločnosť ARMTEC navrhla a na zákazku vyrobila prechodový kus pre RECYFIX HICAP 300. Ním zabezpečila odvedenie odpadových vôd cez niekoľko metrov PVC trubiek do existujúcich šácht. Dimenzia odtoku sa zvýšila zo štandardných 200 mm na 300 mm. Tým sa zabezpečila hydraulická výkonnosť a predišlo sa upchatiu odvodňovacieho systému.
Finálny návrh zahŕňal 400 m žľabov RECYFIX HICAP F 300 a 400 m žľabov RECYFIX HICAP F 680.
